トンネルの設計事例

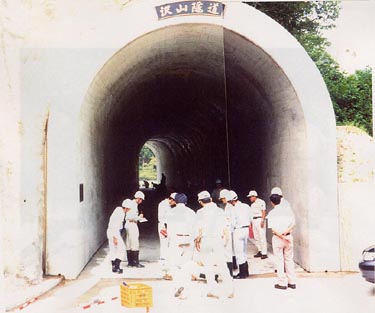

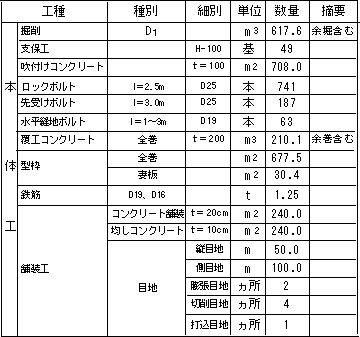

○本体工数量総括表		○会計検査現地立会状況

地山分類
	�@　地山の判定基準
		弾性波速度・地山強度比・RQD・亀裂等地山状態・岩主など
	�A　地山分類
		地質調査結果(地形土波・地質の特徴・湧水など)
	�B　掘削工法の選定
		1)在来工法における掘削工法
					矢板工法 　・全断面掘削工法 　・上部半断面先進掘削工法 　・低設導坑先進上半掘削工法 　・側壁導坑先進上半掘削工法
		2)NAMTにおける掘削工法
					NAMT 　・全断面工法 　・ベンチカット工法 　・中壁式分割工法 　・サイロット工法
		3)掘削方式の選定 4)掘削方式の決定
トンネル本体の設計
	�@　内空断面の検討
		道路トンネル技術基準(構造編)による建築限界を考慮する。
	�A　支保工の設計
		地山区分毎に支保部材(吹付けコンクリート、ロックボルト、鋼製支保工、覆工)を適宣選定し、掘削時の観察、計画によって変更を行う
	�B　支保パターンの選定
		内空断面が標準化されている標準支保パターンを参考とし、適用条件を十分留意して選定する。
	�C　支保パターンの決定
		膨張性や湧水による劣化等、地形地質条件により決定する。
	�D　吹付けコンクリート
		必要な強度と耐久性を有する。はね返りが少なく、密実な材質とする。
	�E　覆工コンクリート
		トンネルの支保部材として必要強度を有する配合とする。
	�F　ロックボルト
		定着方式(先端、全面、併用)、ロックボルト長(ゆるみ範囲、作業スペース)
	�G　鋼製支保工
		ロックボルト、反力受け、ロックボルトと吹きつけコンクリートとの強調支保。
○支保部材選定の目安(掘削断面20〜100m2)
坑門・坑口部の設計
	�@　坑門工の位置と形式の選定
		坑口の地形・地質、気象、偏圧地形など広がりをもつ地形を考慮する。
	�A　坑口付近
		トンネル断面の支保と連続した構造物となり優れた工法となる。
	�B　坑口部の補助工法
		一般に土被りが小さく、風化が進行するため、崩落防止、地山強度の増加を目的とした先受け工等の補助工法を行う。

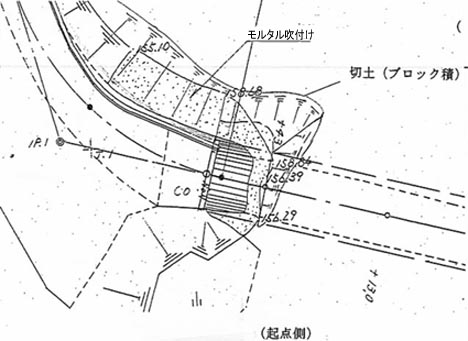

○坑口部平面図
計測
	�@　計測項目
		観察調査、天端沈下測定、内空異変、地表沈下測定など。
	�A　計測間隔
		地山等級、土被り条件、施工の段階に応じた間隔とする。
	�B　計測頻度
		切羽観察は断面、平面図が連続できる様にする。
	�C　測点及び測線の配置
		地山等級、土被りに応じた配置とする。
